ZONESUN ZS-AFC16PB 고속 회전식 액체 충전 캡핑 기계 16 콜라겐 음료 및 액체 의약품 PP 병용 HeadServo 피스톤 필러
- 1 년 보증
- 사용자 설명서
- 일대일 화상 채팅 지원
- 비디오 설치 및 디버그 비디오
- 맞춤형 패키지 솔루션
- 현지 서비스 위치 (루마니아 /세르비아 /카자흐스탄 /멕시코 /인도네시아)
제품 설명

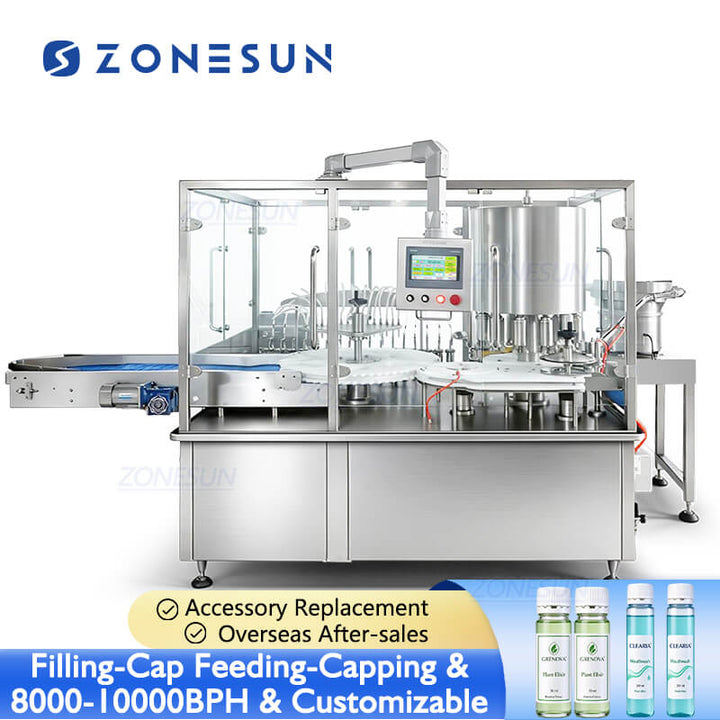

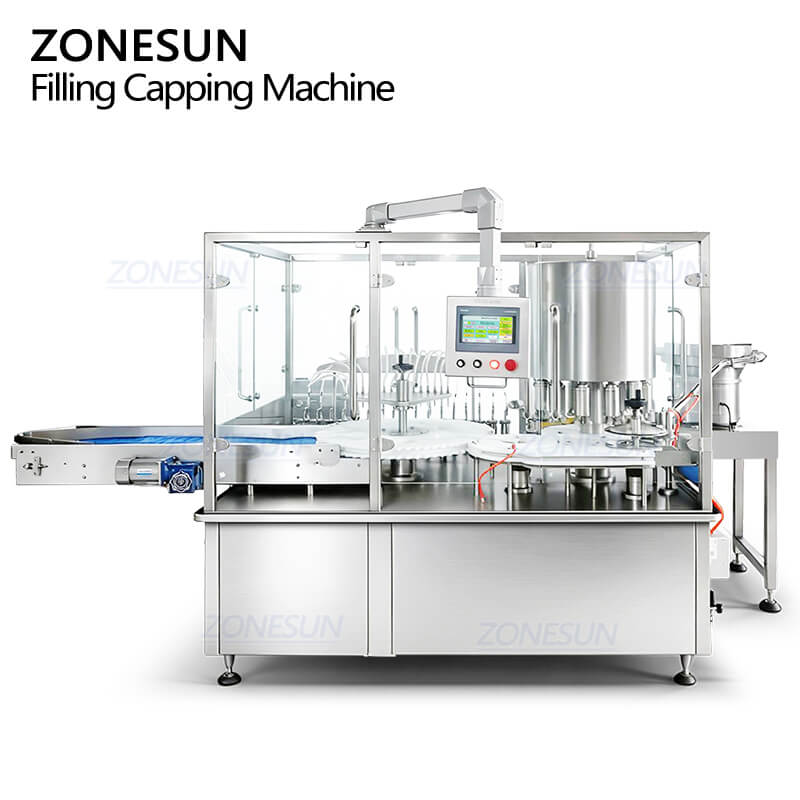

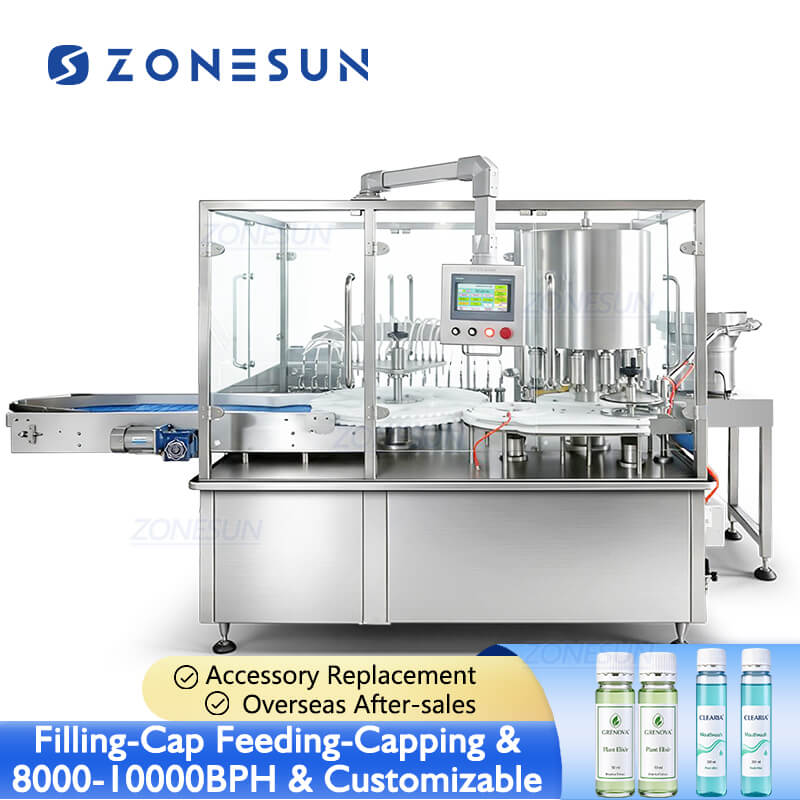

그만큼 ZONESUN ZS-AFC16PB 회전식 액체 충전 캡핑 기계는 다음의 기준 출력에서 작은 PP 병을 채우고 닫습니다. 시간당 8,000~10,000병. 회전식 인피드는 병을 16개의 서보 피스톤 충전 헤드로 옮깁니다. 충전 노즐은 분배 중에 움직이는 병을 따라가며 지속적인 병 움직임을 지원합니다. 전자기 진동 피더는 자동 배치를 위한 캡을 공급하고 그 뒤에 나사식 캡을 조이는 12개의 유성 캡핑 헤드가 제공됩니다. PLC 터치스크린은 작동 및 매개변수 제어를 제공합니다. 제품 접촉 구성 요소는 304 스테인리스 스틸로 만들어지며 먼지 커버는 선택 사항입니다. 이 고속 충전 기계는 PP 병에 콜라겐 음료 및 액상 의약품을 충전하는 데 적합합니다.
회전식 액체 충전 캡핑 기계의 매개변수
- 기계 모델: ZS-AFC16PB
- 전원 공급 장치: 380V, 50Hz, 3상, 4선
- 총 전력: 5.5 kW
- 생산 능력: 8,000-10,000 BPH, 충전재에 따라 다름
- 충진량: 30mL, 맞춤 설정 가능
- 충진 헤드: 16개 헤드
- 충진 펌프: 서보 피스톤 펌프
- 충진 정확도: ±1%
- 캡핑 헤드: 12개 헤드
- 캡핑 적격 비율: ≥99%
- 공기 소비량: 10m³/h
- 기계 크기: 약. 3770 × 1510 × 1940mm(L × W × H)
*사양은 참고용이며 제품에 따라 다를 수 있습니다. 필요한 경우 당사에 확인해 주십시오.
세부 사항

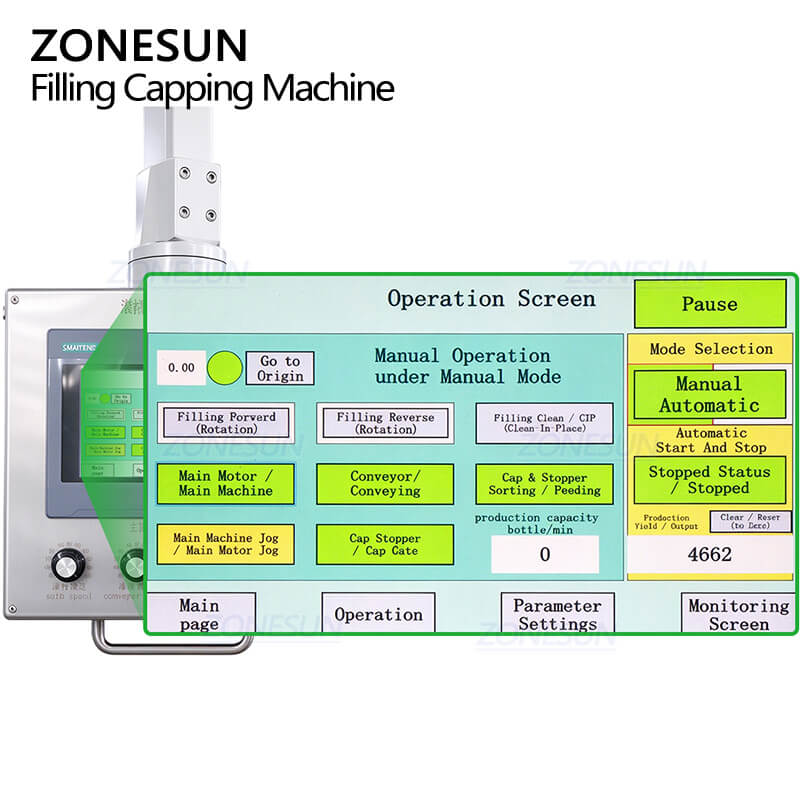

터치스크린 제어판

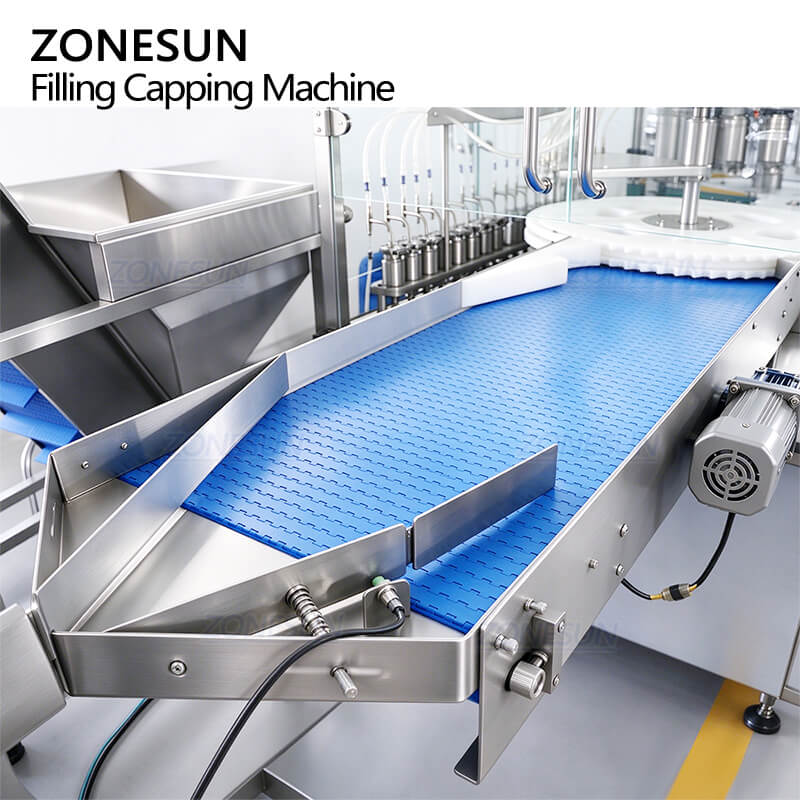

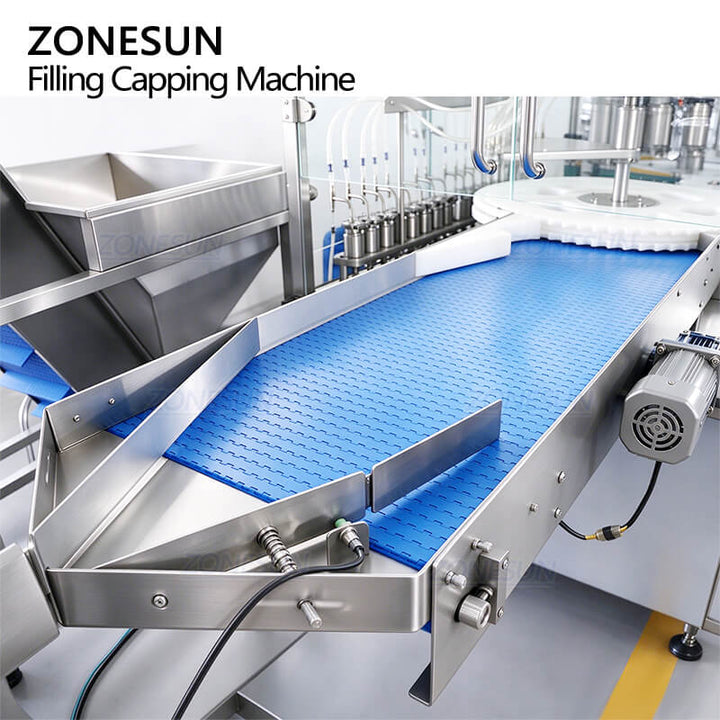

자동 병 투입 컨베이어

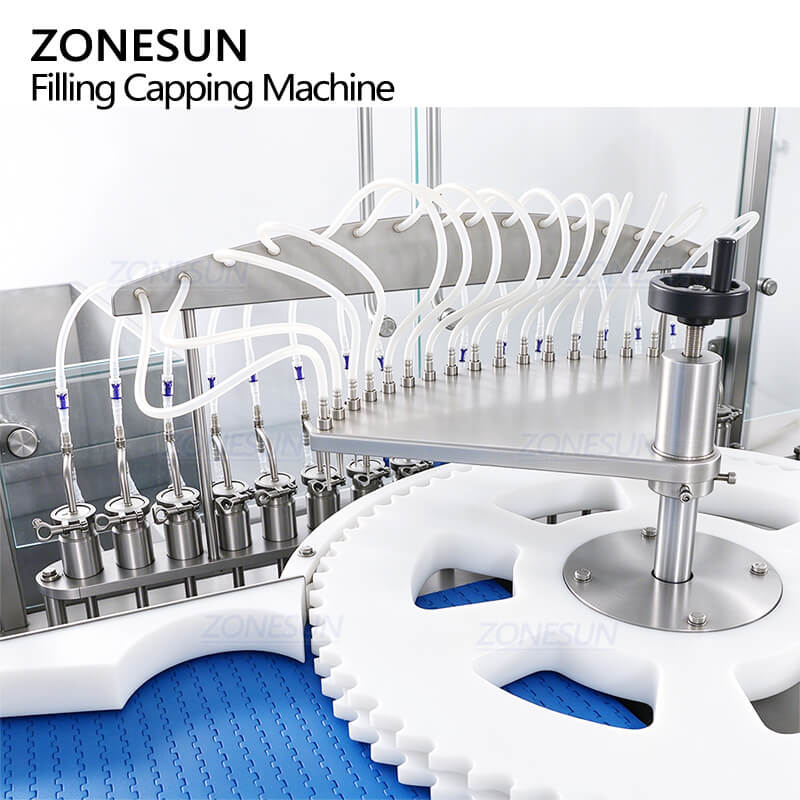

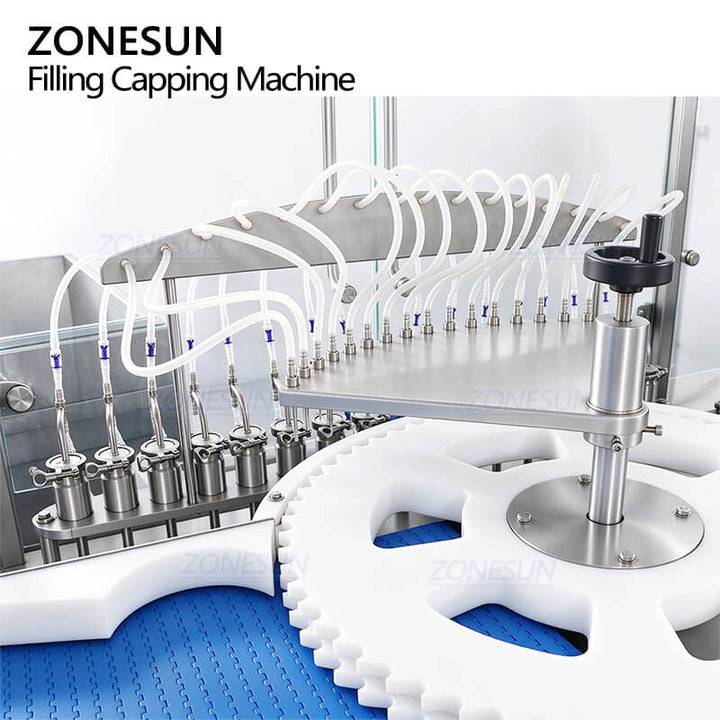

16-헤드 서보 피스톤 충전 시스템

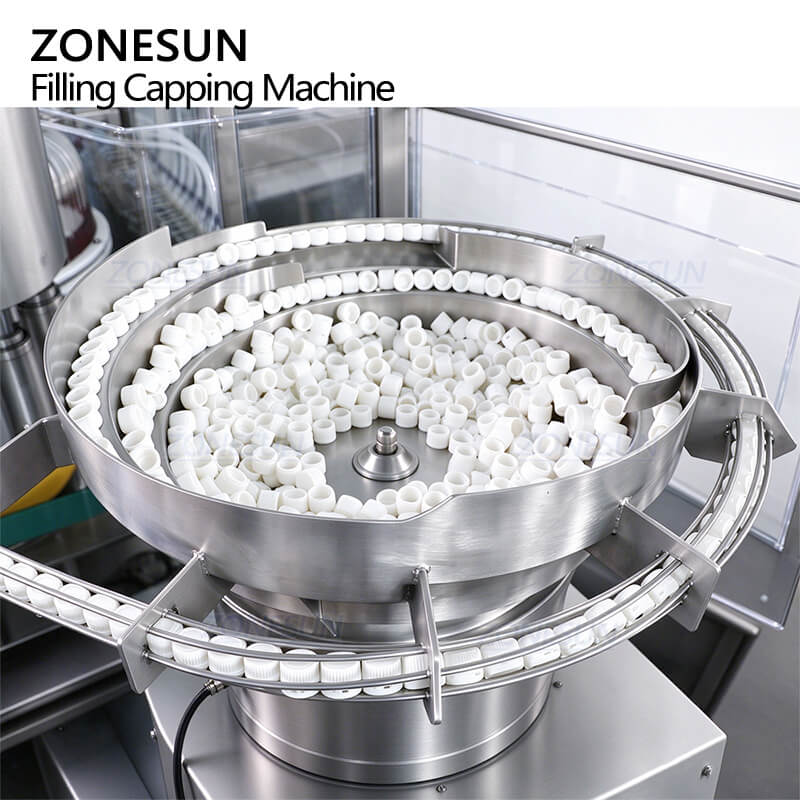

자동 진동 캡 공급 장치

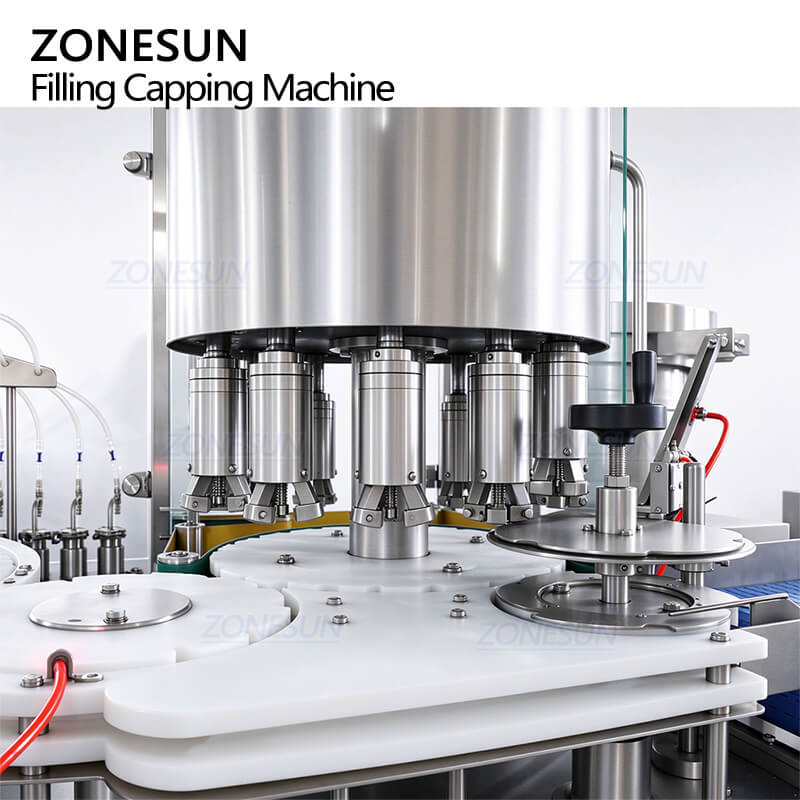

12-헤드 로터리 캡핑 시스템

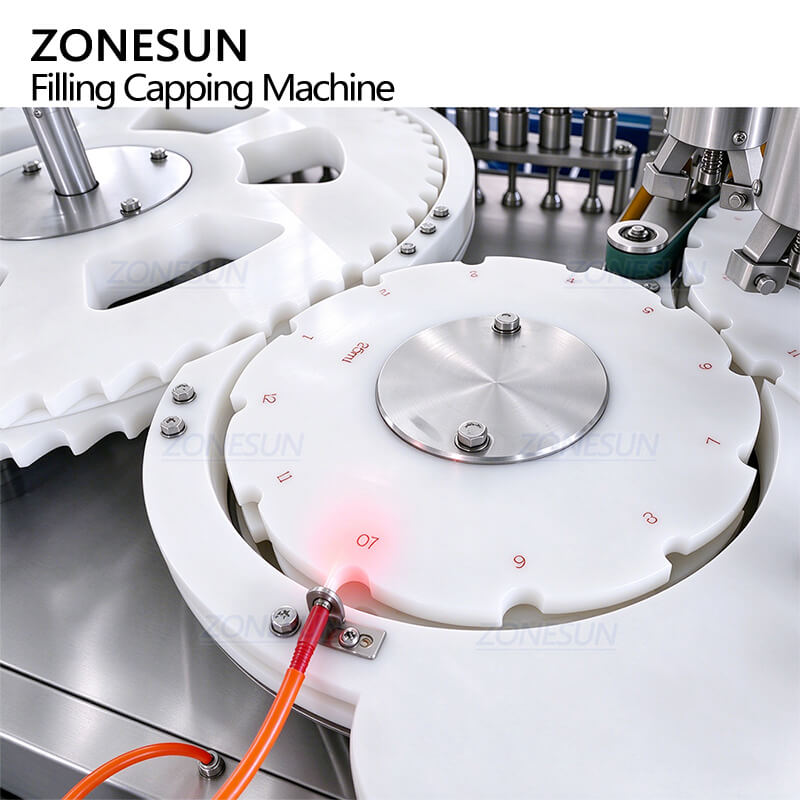

스타휠 포지셔닝 메커니즘

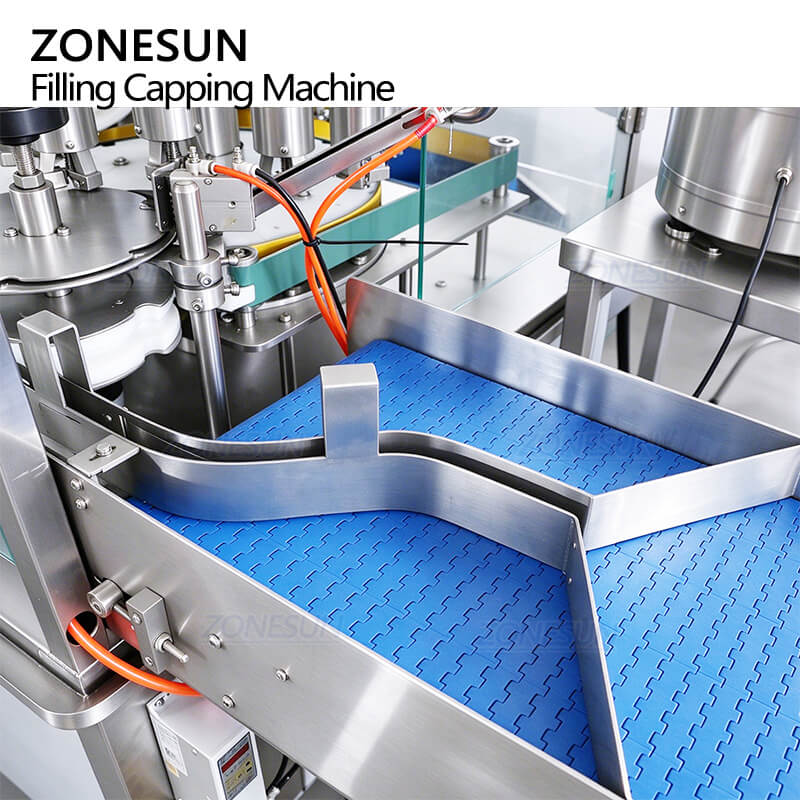

병 아웃피딩 컨베이어(옵션)
회전식 액체 충전 기계의 FAQ
1. 기계 부품을 바꾸지 않고 다른 30mL 병으로 바꿀 수 있나요?
공칭 용량이 동일하다고 해서 호환성이 보장되는 것은 아닙니다. 형식을 변경하기 전에 병 직경, 높이, 목 위치 및 캡 치수를 회전식 핸들링 및 캡핑 구성과 비교하여 확인해야 합니다.
2. 이 기계에는 어떤 유형의 클로저를 지정해야 합니까?
이 구성은 나사형 나사 캡을 조입니다. 자동 캡 공급, 배치 및 조임을 확인하기 위해 실제 병과 캡 조합을 제공합니다. 알루미늄 크림프 클로저에는 다른 클로징 프로세스가 필요합니다.
3. 모든 액체에 ±1%의 충전 정확도가 적용됩니까?
명시된 정확도는 의도한 액체 및 작동 조건을 사용하여 검증해야 합니다. 점도, 온도, 동반 공기 및 충전 설정이 결과에 영향을 미칠 수 있습니다.
4. 충전량을 맞춤 설정할 수 있나요?
예. 표준 충전량은 30mL이며, 생산 요구 사항에 따라 충전량을 맞춤 설정할 수 있습니다.
5. 이 기계를 나머지 생산 라인과 어떻게 연결해야 합니까?
기준 생산량은 분당 200~250병입니다. 필요한 작동 속도로 지속적인 병 공급 및 다운스트림 처리를 평가하여 축적 또는 중단으로 인해 전체 라인이 제한되지 않도록 합니다.
맞춤형 프로젝트 예
고속 PP 약병 충전 및 캡핑 프로젝트
약품 충전 및 캡핑을 위한 맞춤형 고속 라인 병, 16개의 충전 헤드, Siemens 제어 장치 및 부식 방지 구조.
참조 프로젝트 — 표준 구성 아님프로젝트 구성
| 생산 능력 | 300–400병/분 |
|---|---|
| 충진 헤드 | 16개 충진 헤드 |
| 충진 정확도 | ±1% |
| 충진 펌프 | 316L 스테인레스 스틸 서보 피스톤 펌프 충전 시스템 |
| 적용 | PP 약병 충전 및 캡핑 |
|---|---|
| 공칭 병 용량 | 60 ml, 제공된 병 도면에 따라 |
| 병 크기 | 약. Ø20.83 ± 0.6mm × H110.42 ± 1mm |
| 캡 치수 | 최대 외경 약. 20.8mm; 총 높이 약. 15.4 mm |
| 맞춤형 기반 | 기계 변경 부품 및 핸들링 시스템 맞춤화 확인된 병 및 캡 샘플에 따름 |
| PLC | Siemens PLC |
|---|---|
| 터치스크린 | Siemens 터치스크린 |
| 작동 언어 | 슬로바키아어 언어 인터페이스 포함 |
| 제품 문의 부품 | 304 스테인레스 스틸 |
| 부식 방지 | 기계 구조 및 표면 처리 설계 녹 방지 |
| 안전 보호 | 보호 인클로저 포함 |
| 기계 유형 | 자동 충진 및 캡핑 기계 |
|---|---|
| 공정 흐름 | 병 이송 → 16헤드 충진 → 자동 캡핑 → 완제품 배출 |
| 연속 작동 | 지정된 생산 용량에서 고속 연속 병 처리를 위해 구성 지정된 생산 능력에서 |
| 프로젝트 확인 | 최종 병 처리 부품 및 기계 레이아웃 제조 전 생산 샘플에 대해 확인 |
